售前
热线
TZ系列具有更强韧的气泡结构和更多的联通开孔，从而让材料在长时间的压缩下保持稳定一致的回弹力，可以在狭小的空间内发挥弹簧的作用，为设备提供持久可靠的支撑和缓冲。TZ系列硅胶泡棉可以提供不同厚度的卷材, 易于加工成所需的尺寸。
物理性能 | 测试标准 | TZ-300 | TZ-400 | TZ-500Z | TZ-600 |
| 颜色 | 目测 | 灰色, 黑色 | |||
| 厚度（mm） 公差（%） | ASTM D374/D374M / | 0.8~20 ±10 | |||
| 密度（kg/m3） | ASTM D1056 | 350 | 400 | 500 | 550 |
| 压缩反弹应力（kPa，25%） | ASTM D1056 | 50 | 80 | 110 | 150 |
| 压缩永久变形（%） | ASTM D1056 Test D@70℃ ASTM D1056 Test D@100℃ | <1 ＜5 | |||
| 拉伸强度（kPa，最小值） | ASTM D412 | 280 | 300 | 400 | 600 |
| 断裂伸长率（%，最小值） | ASTM D412 | 90 | 80 | 70 | 90 |
| 吸水率（%） | ASTM D1056 | 10 | 5 | 3 | 3 |
| 导热系数（W/(m·K)） | ASTM E1461 | 0.071 | 0.064 | 0.076 | 0.08 |
| 电气强度（kV/mm） | ASTM D149 | 5.04 | 6.40 | 7.45 | 4.50 |
| 体积电阻率（Ω·cm） | ASTM D257 | ＞1013 | ＞1012 | ||
| 阻燃等级 | UL 94 | V-0，HF-1 | |||
| UL黄卡文件编号 | / | / | E516170 | / | |
| 推荐使用温度（℃） | SAE J-2236 | -55~200 | |||
以上数据为总体测试的平均值，可以联系我司提供更多技术信息。

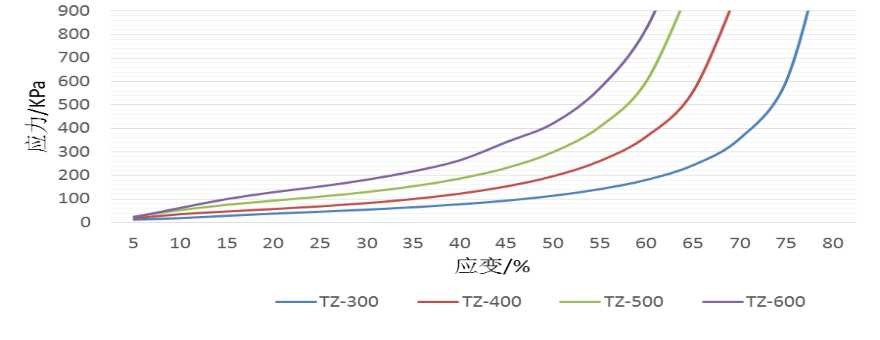

压缩反弹力曲线：
